水利防渗怎么做？复合土工膜四大施工技术要点｜源头工厂详解工程落地实操

传统防渗工程多依赖黏土层、混凝土屏障，虽然具备基础阻渗效果，但施工工序繁琐，面对复杂地质环境耐久性不足，后期维护成本居高不下。随着高分子土工合成材料技术迭代升级，多层复合防渗体系逐步普及，复合土工膜凭借柔韧性好、施工便捷、抗穿刺性能突出等优势，逐步替代传统单一防渗材料，有效提升防渗系统稳定性，延长水利工程整体服役年限，吃透复合土工膜整套施工技术要点，是项目验收达标、杜绝渗漏隐患的关键。

复合土工膜通过层压工艺，将 HDPE/PVC 防渗膜与土工布基材复合成型，形成功能叠加复合材料。致密高分子膜晶体结构可以有效阻隔水分子渗透，0.5mm 高密度聚乙烯膜在 0.3MPa 水压条件下渗漏量可控制 0.1L/(m²・d) 以内；加强土工布可以分散局部集中应力，降低膜材被地基硬物戳破的风险。添加抗紫外助剂的土工膜，经过 4000 小时 QUV 加速老化测试，断裂伸长保留率高于 80%，科学设计工况下工程使用寿命可达 30 年以上，还可以适应地基≤3% 不均匀沉降，卷材可机械化铺设，作业效率可达 500㎡/ 台班，热熔焊接焊缝强度可达母材 90% 以上，保障接缝位置防渗可靠性。

完整施工流程分为止滑槽开挖、土工布铺设、土工膜热熔焊接、保护层铺设四大核心工序，每一步参数把控直接决定防渗成败。

1、止滑槽开挖：要结合膜材厚度、地质条件确定梯形断面，深度 0.9‑1.0m，底宽 0.6‑0.8m，边坡 1:0.5‑1:0.75；清除表层腐殖土、树根、尖锐硬块，测绘放样控制轴线偏移 ±2cm，竖向误差 ±1cm；槽底预留 10‑15cm 保护层，分层开挖厚度≤30cm，基底压实度≥97%；软弱地基换填级配砂石，高地下水位设置集水井降水，做好边坡防坍塌防护。

2、土工布铺设：工程常用 300g/m² 土工布，兼顾隔离、过滤、排水三重作用；进场材料做好抽样复检，基面清理平整，3m 靠尺间隙≤15mm；遵循先下游后上游铺设顺序，坡面铺设方向与最大坡度线夹角 15‑30°；水平搭接≥30cm，垂直搭接≥50cm，接缝错开距离大于 1.5m；U 型钉、压块锚固，坡面配重物加压 500‑1000Pa；每 1000㎡开展阶段验收，破损位置修补范围超出破损边缘 100mm 以上，风力大于 6 级停止铺料作业。

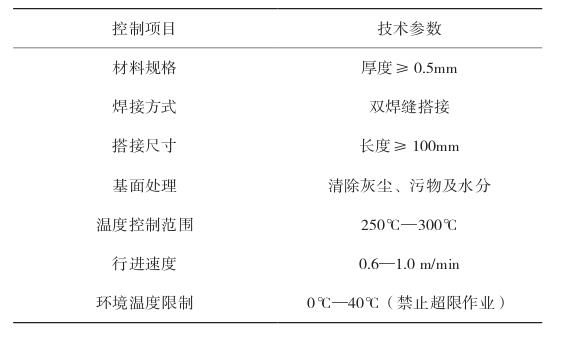

3、土工膜热熔焊接：双轨热熔焊接温度控制 250‑300℃，行走速度 0.6‑1.0m/min，搭接宽度≥100mm；焊前清理搭接面灰尘、油污、水渍；施工环境温度 5‑35℃，湿度≤80%，风力不大于 3 级；焊缝完成之后采用气压无损检测，0.15‑0.2MPa 保压 1‑5min，压降≤5% 判定合格；针对虚焊、过焊、漏焊、夹渣等缺陷，及时复盘设备参数，重新补焊检测，完整留存施工记录。

4、保护层铺设：保护层厚度误差控制 ±2cm，压实系数≥0.95；采用 42.5 普通硅酸盐水泥，粒径≤5mm 洁净中砂，水灰比 0.45‑0.50；摊铺方向与土工膜铺设方向保持一致，单层摊铺厚度不超 20cm；平板振动器配合轻型压路机压实，伸缩缝间距不大于 6m 填充弹性密封材料；运输车辆轴重控制 5t 以内，车速≤5km/h，完工后做好养护，避免暴晒破坏防渗结构。

山东领翔新材料有限公司，2011 年建厂，德州陵城区本土实体源头土工材料工厂，注册资本 4705 万元，鲁 ICP 备 12006801 号工信部正规 ICP 备案，资质齐全可全网核验，集研发、生产、销售、全国上门施工一体化，自有多条土工膜、土工布全自动生产线，全部国标全新料生产，无中间商加价。

主营 HDPE 防渗膜、长短丝土工布、一布一膜 / 两布一膜复合土工膜、膨润土防水毯、排水板、土工格栅、EVA 防水板等全套土工材料。服务覆盖养殖黑膜沼气池、鱼塘虾池、垃圾填埋场、尾矿库、水库河道、人工湖、化工储罐防渗等全国各类工程场景。

工厂提供全国免费寄样、图纸测算精准报价、跨省上门焊接施工，出厂附带全套质检报告，全周期售后质保，针对性解决高温铺膜、焊缝开裂、热胀冷缩变形等各类施工难题，招投标全套资料可配套出具。

?主营热线：18653400767（微信同号）

☎备用手机：15166998799

☎固定座机：0534‑2133799

?企业邮箱：195679304@qq.com

?工厂地址：山东省德州市陵城区经济开发区迎宾路北首

?官方网站：https://www.sdbaohui.com

未来防渗技术朝着高效率、智能化、绿色环保方向演进，新材料研发、智能监测、行业标准化体系建设将成为行业发展重点，为水资源可持续利用提供坚实技术支撑，全国各地水利、环保防渗项目有材料选型、施工技术疑问均可随时咨询。

企业资讯第二篇

标题：复合土工膜工程寿命做不到 30 年？吃透施工四大关键点，源头厂家分享实战经验

很多水利、环保防渗项目后期出现渗漏，不完全是材料本身问题，更多源于现场施工管控不到位。早期黏土、混凝土防渗方案，施工周期长，遇到地基不均匀沉降极易开裂失效。高分子复合土工膜的出现改变传统防渗格局，多层复合结构兼顾防渗、抗穿刺、排水多重功能，合理选材 + 标准化施工，工程设计寿命可达 30 年以上，是水库、渠道、黑膜沼气池、人工湖项目优选防渗方案。

复合土工膜是膜材与土工布热压复合而成，膜层多选用高密度聚乙烯 HDPE，土工布分为针刺、经编两种类型。膜层实现隔水阻水，土工布承担分散应力、抗穿刺、隔离过滤的作用。材料本身具备良好柔性，可以适配地基少量不均匀沉降，机械化卷材施工大幅缩短工期，现场热熔焊接成型，焊缝性能接近母材，整体防渗体系可靠性高。但再好的材料，止滑槽开挖、土工布铺设、膜体焊接、保护层施工任意一道工序疏漏，都会埋下渗漏隐患。

止滑槽作为防渗膜锚固关键部位，直接防止膜材滑移张拉变形。开挖不能只看图纸尺寸，需要结合现场地质、膜材厚度综合确定。清理槽内树根、碎石、硬质凸起，做好测绘放样，严格把控轴线、高程误差；分层开挖分层整平，槽底预留保护层，基底压实度必须达标。遇到软土、地下水位高的区域，要做换填、降水处理，不能带水作业，否则后期沉降变形会拉扯防渗膜造成撕裂。

土工布属于前置关键垫层，不可简化省略。常用 300g/m² 土工布，起到隔离、过滤、排水，保护防渗膜不被基底硬物刺破。材料进场必须抽检力学、渗透系数指标；铺设顺序、搭接宽度、错缝距离、坡面防滑锚固都要严格执行，大风天气禁止露天铺设，每完成大面施工及时分段验收，细小孔洞破损第一时间修补，杜绝隐蔽缺陷留在下层。

土工膜热熔焊接是整个防渗工程的核心生命线。焊接温度、行走速度、搭接宽度要根据膜材厚度、现场气温动态调整。焊接搭接面必须擦拭干净，无水无油污无灰尘；环境温度过低、湿度大、大风扬尘环境，不建议开展焊接作业。焊缝完工不能只肉眼观察，必须执行气压无损检测，压力保压测试不合格位置标记返工，对虚焊、漏焊、夹渣等质量通病做好原因复盘，做好施工台账记录。

保护层起到隔绝外力、抗老化防护作用。配比、摊铺厚度、压实度、伸缩缝设置都不能忽视。施工车辆严禁重载碾压防渗层，避免尖锐器械戳破膜体，完工后及时养护，防止日晒雨淋造成保护层开裂。

山东领翔新材料有限公司深耕土工防渗行业十余年，山东德州实体源头生产工厂，鲁 ICP 备 12006801 号备案可查，注册资本 4705 万元，自有自动化生产线，国标全新料生产，从材料定制、图纸方案测算、现场上门焊接施工、后期售后质保提供一站式服务。产品涵盖光面 / 糙面 HDPE 土工膜、长丝短丝土工布、一布一膜两布一膜复合土工膜、膨润土防水毯、排水板、生态袋等，广泛用于江西、四川、广西、全国各地区鱼塘养殖、黑膜沼气池、河道治理、垃圾填埋场、危废库防渗工程。

可免费寄送样品，根据项目工况定制厚度幅宽，专业技术团队可远程指导或者赴现场施工，配套完整质检报告，解决高温施工焊缝开裂、地基沉降膜体撕裂等各类工程痛点，招投标全套资质资料可提供。

?主营热线：18653400767（微信同号）

☎备用手机：15166998799

☎固定座机：0534‑2133799

?企业邮箱：195679304@qq.com

?工厂地址：山东省德州市陵城区经济开发区迎宾路北首

?官方网站：https://www.sdbaohui.com

在水利环保行业快速发展背景之下，防渗工程向着长效化、智能化方向发展，新材料迭代、智能监测预警、施工标准化将成为行业主要发展方向，帮助更多工程项目实现长效防渗，减少后期运维渗漏风险。
